Рабочая платформа на рельсах: движется вверх-вниз и вдоль изделия, оператор всегда на удобном расстоянии от окрашиваемой поверхности.
Подъёмник 2D перемещает рабочую платформу в двух направлениях: по вертикали и вдоль изделия по рельсам. Оператор проходит всю длину вагона или металлоконструкции, не спускаясь с платформы, а краскопульт, шланги и материалы остаются рядом.
Подъёмник подходит для окрасочно-сушильных камер, зон подготовки поверхности и малярных цехов — там, где изделия длинные и сложной формы, а к верхним и боковым зонам с пола не добраться.
Систему проектируем под новую или действующую камеру: учитываем её длину и высоту, ворота и коммуникации, габариты изделий. Длину рельсов, рабочую высоту, нагрузку и исполнение фиксируем в проектной документации. Если продольное перемещение не нужно, подойдёт ножничная платформа 1X.

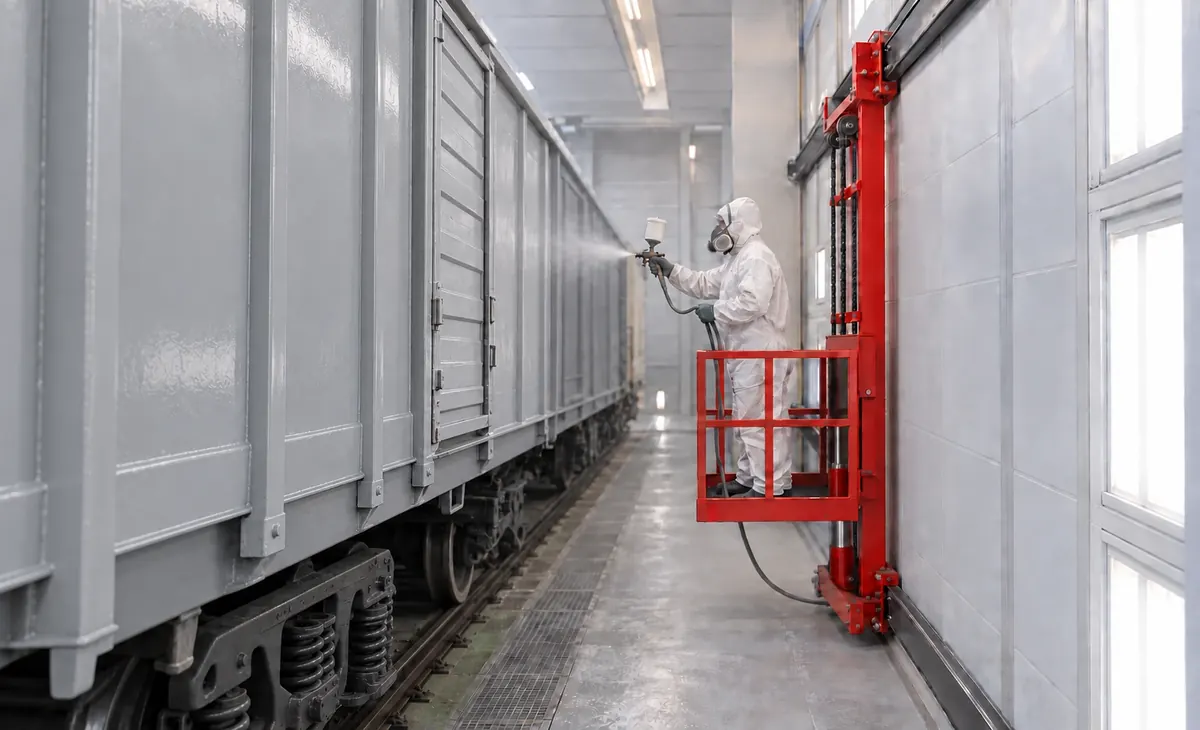

Рельсы идут вдоль стены камеры, платформа едет вдоль вагона и поднимается на нужную высоту. Маляр проходит весь борт за один заход: краскопульт, шланги и материалы остаются рядом, а подмости не приходится переставлять. В проходе между вагоном и стеной подъёмник почти не занимает места.
Для высоких изделий — цистерн, ёмкостей, кабин спецтехники — рабочий ход платформы доходит до 12 метров. Оператор достаёт до верхней образующей цистерны и обрабатывает поверхность полосами по всей длине, не спускаясь на пол.
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | 500–5000 |
|---|---|
| Длина платформы, мм | 1000–6000 |
| Ширина платформы, мм | 1000–2000 |
| Рабочий ход, мм | 1500–12 000 |
| Высота в сложенном положении, мм | 150–200 |
| Максимальная высота платформы, мм | 1700–12 200 |
| Перемещение | по высоте и вдоль рельсов |
| Привод подъёма | электрогидравлический |
| Управление | настенный пульт |
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.

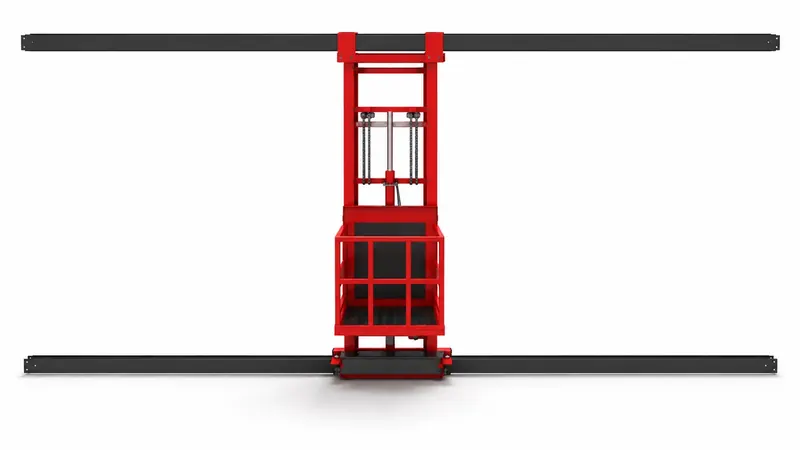

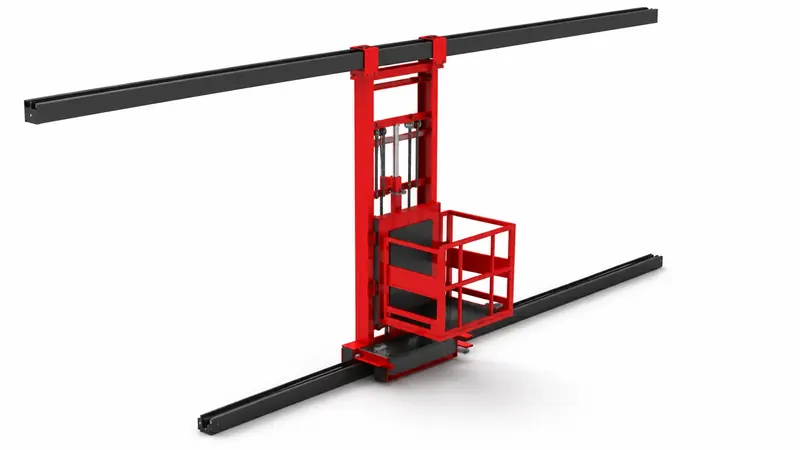

Верхний и нижний рельс вдоль камеры: по ним платформа движется вдоль изделия.
Несёт рабочую платформу и поднимает её на нужную высоту.
Рабочее место оператора с ограждением, место для краскопульта и шлангов.
Нескользящий стальной лист.
Параметры рассчитываем по нагрузке и рабочему ходу платформы.
Насос, двигатель, бак и клапанный блок.
Шкаф управления вне зоны распыления.
Ограничивают ход по высоте и вдоль рельсов.
Не позволяет превысить расчётную нагрузку.
Для обслуживания подвижных узлов.
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
Заводская гарантия и сервисное обслуживание после запуска.
Проектируем и производим сами — без посредников и перепродажных наценок.
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
Заводская гарантия, паспорт и полный комплект технической документации.
Отгружаем оборудование в любой регион.
1X — ножничная платформа: стоит на месте и поднимается по вертикали. 2D ездит по рельсам вдоль изделия и поднимается на высоту до 12 м — для длинных изделий и высоких камер.
Да. Компоновку рельсов подбираем под размеры камеры, ворота и коммуникации — по чертежу или после замеров на объекте.
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
