Ножничный подъёмник 1X
Подъёмный стол с одной парой ножниц: низкая высота в сложенном положении и большая грузоподъёмность на компактной базе.
Ножничный подъёмник 1X: для каких задач

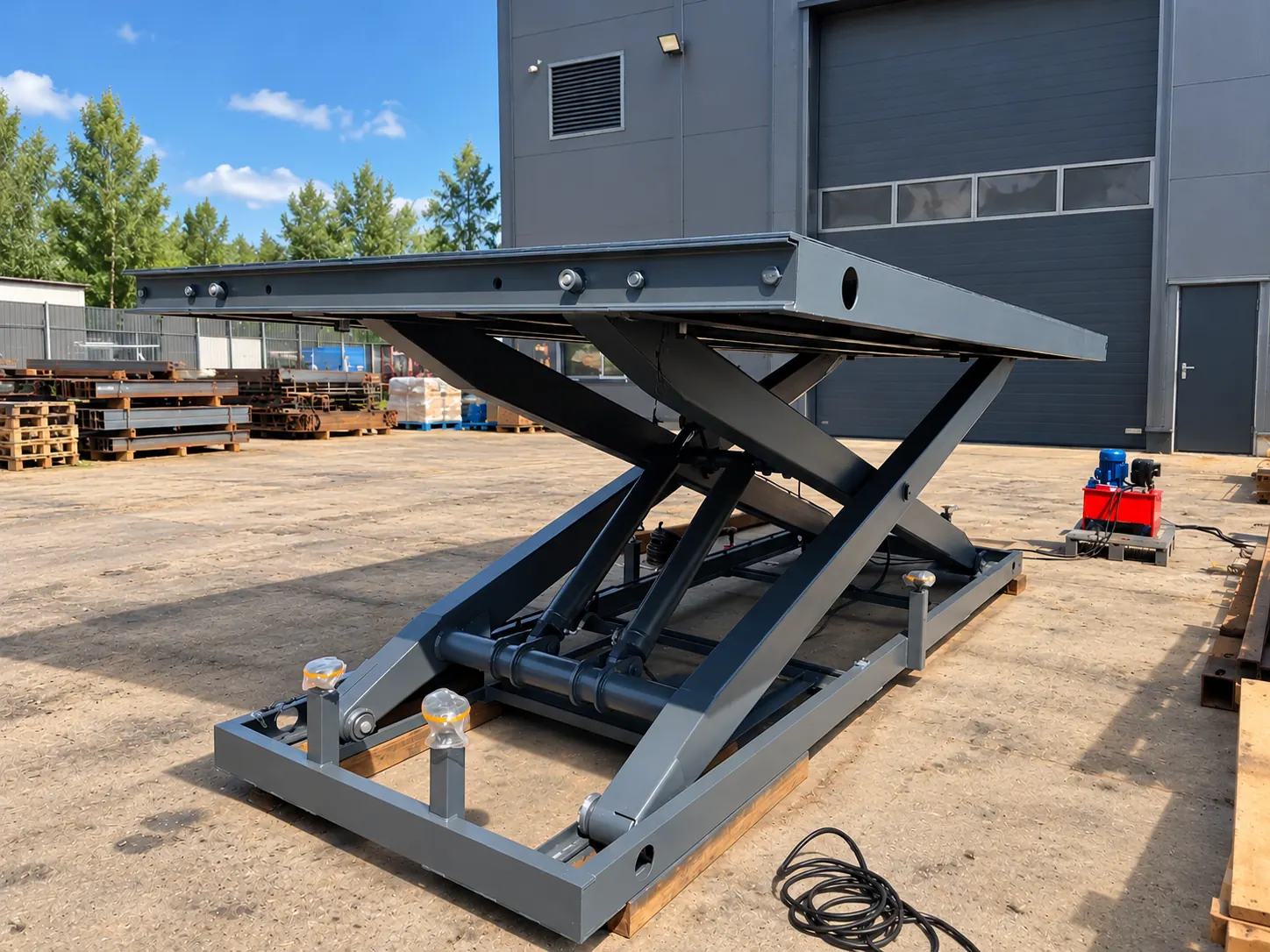

Модель 1X — классический гидравлический подъёмный стол: одна пара ножниц, платформа и гидроцилиндры собственного производства. Такой подъёмник поднимает груз на высоту, сопоставимую с длиной платформы, и опускается почти до уровня пола.

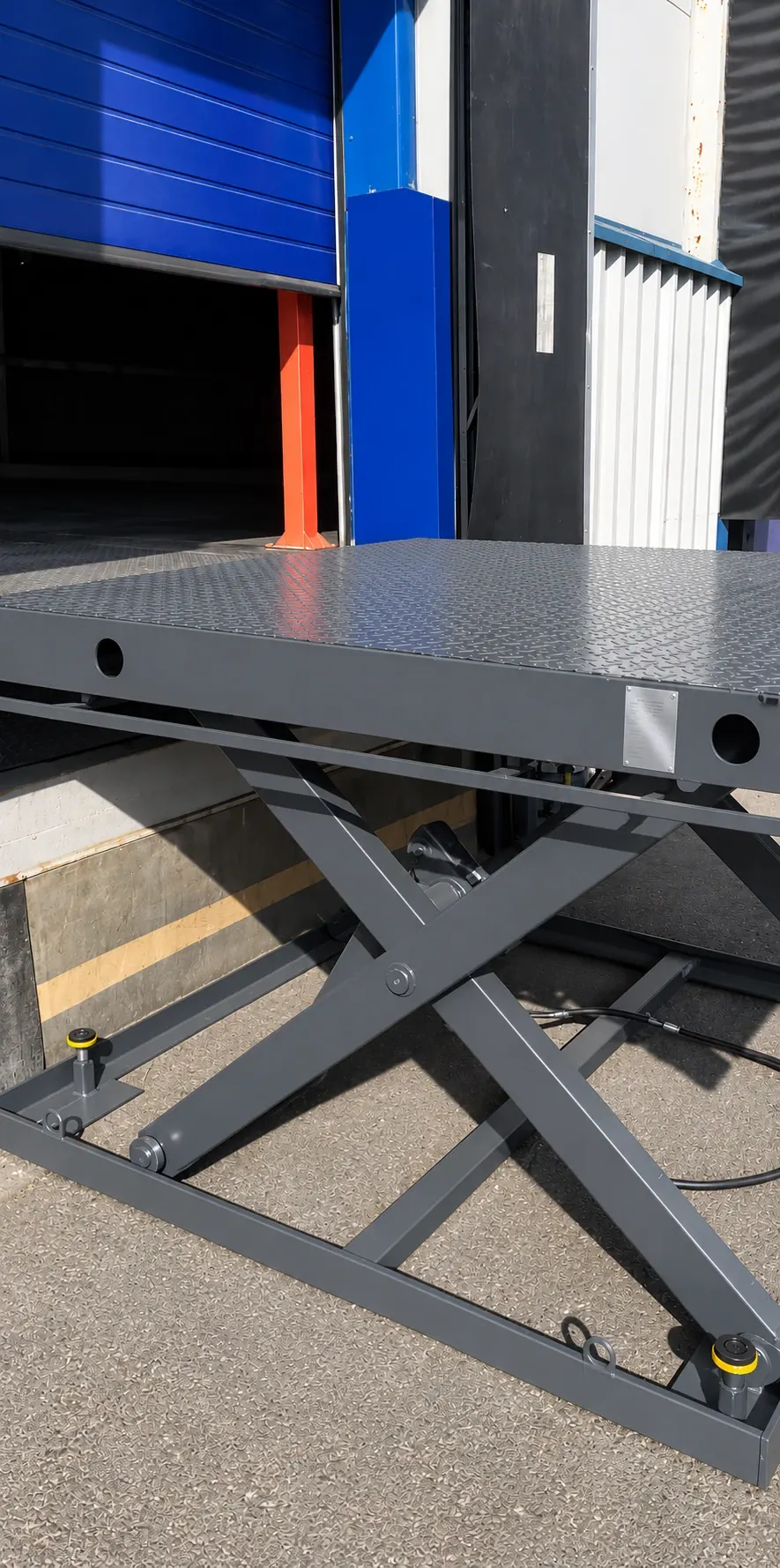

Его ставят там, где груз нужно поднять невысоко, но часто и точно: подать заготовку к станку, выровнять уровень с кузовом машины или конвейером, поднять поддон на удобную для работы высоту. Одна пара ножниц даёт самую устойчивую платформу в серии, поэтому 1X выбирают для тяжёлых грузов.
Платформу делаем под ваш груз: под поддон, под тележку, под длинномерные изделия. Если подъёмник встаёт в приямок, платформа в нижнем положении оказывается вровень с полом — на неё можно закатить груз рохлей.
3D-модель
Покрутите подъёмник мышью или пальцем, приблизьте колесом или щипком.
Технические характеристики
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | 500–10 000 |
|---|---|
| Длина платформы, мм | 1200–7000 |
| Ширина платформы, мм | 900–3000 |
| Рабочий ход, мм | 650–4800 |
| Высота в сложенном положении, мм | 250–1000 |
| Максимальная высота платформы, мм | 900–5800 |
| Количество пар ножниц | 1 |
| Привод | электрогидравлический |
| Управление | пульт с кнопками «вверх / вниз / стоп» |
Стандартная комплектация
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.
-
Платформа
Сварная рама с настилом из рифлёного стального листа: груз и колёса тележки не скользят.
-
Ножничный механизм
Рычаги из стального профиля на осях со смазываемыми втулками — платформа идёт ровно, без перекоса.
-
Гидроцилиндры
Собственного производства: перед сборкой каждый цилиндр испытываем давлением.
-
Основание
Жёсткая рама, на которой стоит механизм; крепится к полу или устанавливается в приямок.
-
Регулируемые опоры
Выставляют подъёмник по уровню на неровном полу.
-
Гидростанция
Насос, электродвигатель, бак и клапанный блок. Встроенная или выносная — как удобнее на объекте.
-
Пульт управления
Кнопки «вверх» и «вниз» с удержанием, кнопка аварийной остановки.
-
Клапан безопасности
Не даёт платформе опуститься при обрыве рукава или падении давления в гидросистеме.
-
Концевые выключатели
Останавливают платформу в верхнем и нижнем положении.
-
Защита от перегрузки
Предохранительный клапан не позволит поднять груз тяжелее номинального.
Условия поставки
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
-
Расчёт
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
-
Изготовление
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
-
Испытания
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
-
Доставка
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
-
Монтаж
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
-
Гарантия
Заводская гарантия и сервисное обслуживание после запуска.
Документы в комплекте
- Паспорт изделия
- Руководство по эксплуатации
- Гидравлическая и электрическая схемы
- Чертёж общего вида с размерами
- Производитель
- ТЕМИР ГИДРО
- Монтаж
- на объекте
- Доставка
- вся Россия
- Расчёт
- 24 ч
Почему заказывают у нас
-
Собственное производство
Проектируем и производим сами — без посредников и перепродажных наценок.
-
Под вашу задачу
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
-
Испытания каждого изделия
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
-
Монтаж и сервис
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
-
Гарантия и документация
Заводская гарантия, паспорт и полный комплект технической документации.
-
Доставка по России
Отгружаем оборудование в любой регион.
Задайте размеры — увидите схему подъёмника
Двигайте ползунки: подберём число пар ножниц, посчитаем высоту в сложенном положении, время подъёма и срок поставки. Параметры можно сразу отправить на расчёт.
- Платформа, мм
- 2000 × 1200
- Ход, мм
- 1500
- Нагрузка, кг
- 2000
- Пар ножниц
- 2
- В сложенном виде, мм
- 500
- Макс. высота, мм
- 2000
- Время подъёма, с
- 25
- Срок, раб. дней
- 35
Частые вопросы
На какую высоту поднимает модель 1X?
Рабочий ход серийных исполнений — от 650 до 4800 мм, платформа поднимается на высоту до 5800 мм. Ход одной пары ножниц зависит от длины платформы: чем длиннее платформа, тем длиннее рычаги и тем выше подъём. Если нужно выше — подойдут модели 2X–4X.
Можно установить подъёмник в приямок?

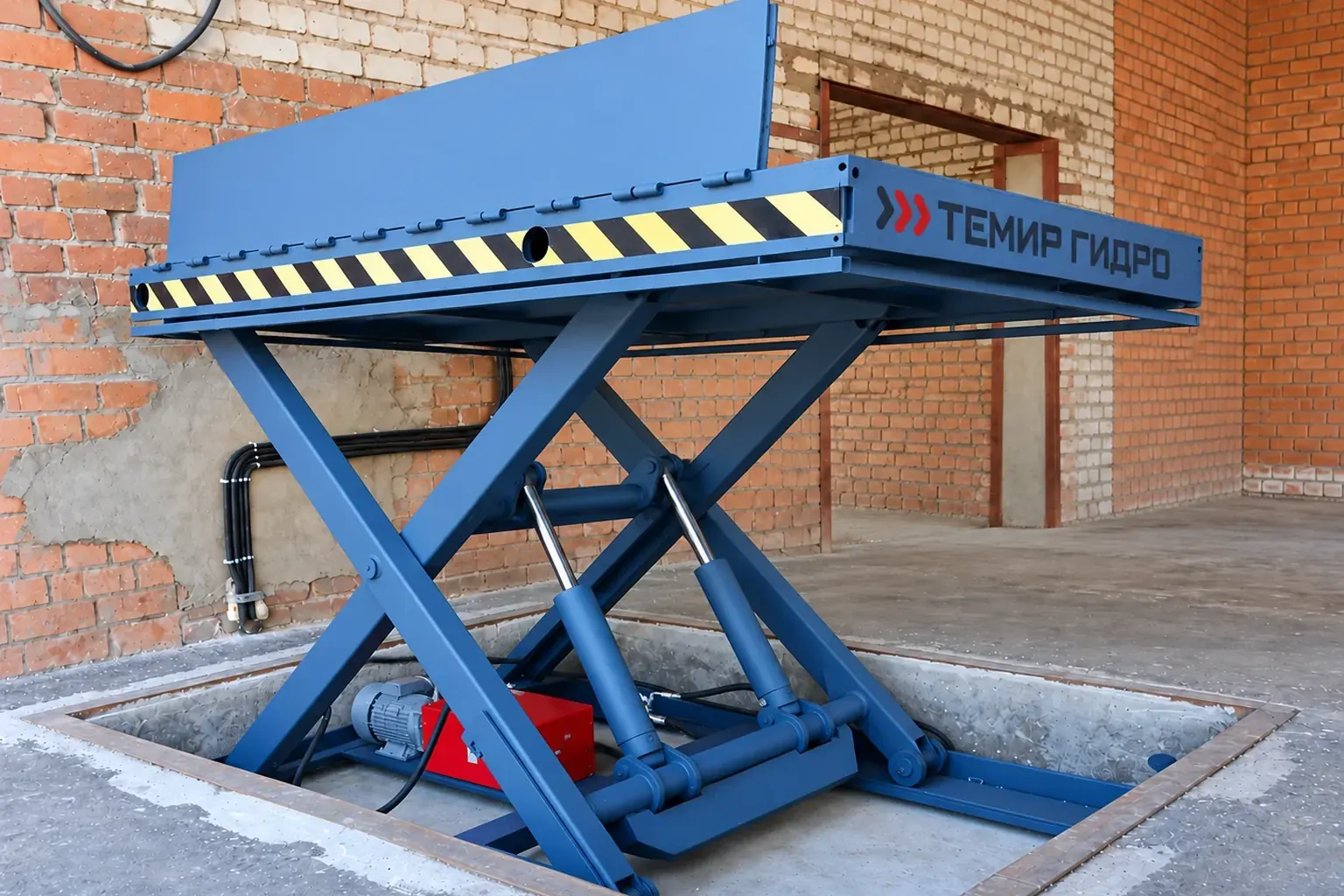

Да. В приямке платформа в нижнем положении стоит вровень с полом, и груз можно закатить тележкой. Размеры приямка указываем на чертеже в коммерческом предложении.
Можно ли поднимать людей?
Грузовой подъёмник рассчитан на груз. Если на платформе будет работать или ехать человек, скажите об этом в заявке: понадобятся ограждения, другая система управления и защита — заложим их в проект.
Сколько стоит ножничный подъёмник 1X?
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Кто выполняет монтаж?
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Какая гарантия?
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
