Рабочая кабина движется в трёх направлениях: вверх-вниз, вдоль изделия по рельсам и к его поверхности. Маляр выбирает положение у цистерны или резервуара, не покидая кабину.

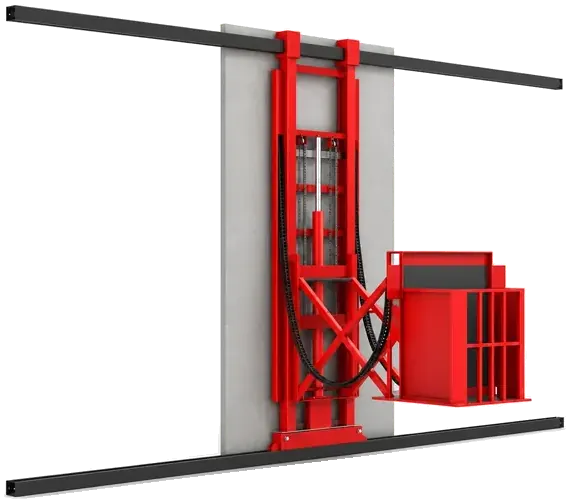

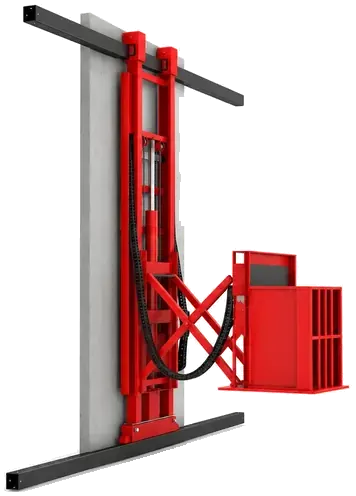

Подъёмник 3D — рельсовая рабочая платформа с выдвижной кабиной. Продольное перемещение задаёт положение вдоль изделия, вертикальный подъём — высоту обслуживания, а выдвижение кабины — расстояние до поверхности. Протяжённую поверхность маляр обрабатывает с одного рабочего места.
Выдвижная кабина нужна там, где поверхность изделия не плоская: у цистерн, резервуаров и цилиндрических корпусов. Подъём меняет высоту обработки, движение по рельсам переводит кабину к следующему участку, а вынос подводит её к изгибу корпуса на расстояние распыления.
Для расчёта нужны размеры камеры, длина и диаметр изделия, высота обслуживания и расстояние от направляющих до изделия. Учитываем ворота, вентиляцию, освещение и коммуникации — по ним определяем длину пути, ход подъёма, вылет и размеры кабины.

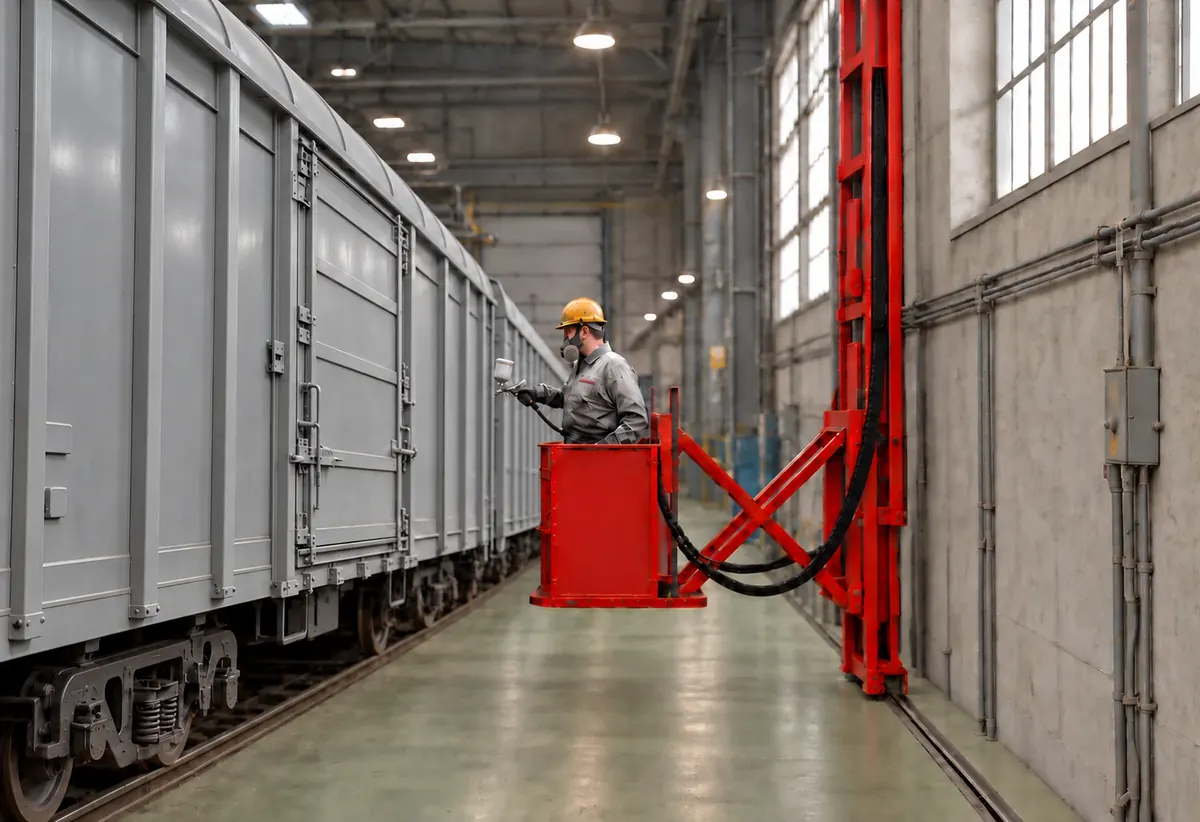

Мачта идёт по рельсам вдоль стены камеры, кабина поднимается на нужную высоту и выдвигается к борту вагона. Маляр держит одно расстояние распыления по всей поверхности, а проход между вагоном и стеной остаётся свободным.
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | 500–5000 |
|---|---|
| Длина платформы, мм | 1000–6000 |
| Ширина платформы, мм | 1000–2000 |
| Рабочий ход, мм | 1500–12 000 |
| Высота в сложенном положении, мм | 150–200 |
| Максимальная высота платформы, мм | 1700–12 200 |
| Перемещение | по высоте, вдоль рельсов и к изделию |
| Привод | электрогидравлический |
| Управление | настенный пульт |
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.
Верхний и нижний рельс вдоль стены камеры: по ним подъёмник движется вдоль изделия.
Поднимает механизм выдвижения вместе с кабиной на нужную высоту.
Ножничный вынос подводит кабину к поверхности изделия и отводит обратно к стене.
Ограждённое место оператора: краскопульт, шланги и материалы остаются под рукой.
Нескользящий стальной лист.
Параметры подбираем по нагрузке, ходу подъёма и вылету кабины.
Насос, двигатель, бак и клапанный блок.
Шкаф управления вне зоны распыления.
Ограничивают ход по высоте, вдоль рельсов и по вылету кабины.
Не позволяет превысить расчётную нагрузку.
Для обслуживания подвижных узлов.
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
Заводская гарантия и сервисное обслуживание после запуска.
Проектируем и производим сами — без посредников и перепродажных наценок.
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
Заводская гарантия, паспорт и полный комплект технической документации.
Отгружаем оборудование в любой регион.
2D движется по высоте и вдоль изделия. У 3D кабина ещё и выдвигается к поверхности: маляр подходит к изгибу цистерны или резервуара на нужное расстояние распыления.
План камеры, длина и диаметр изделия, расположение опор и выступающих элементов, высота обслуживания и расстояние от стены с направляющими до изделия.
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
