Ножничный подъёмник 3X
Три пары ножниц: высокий подъём при небольшой площади платформы — для перепадов в целый этаж.
Ножничный подъёмник 3X: для каких задач

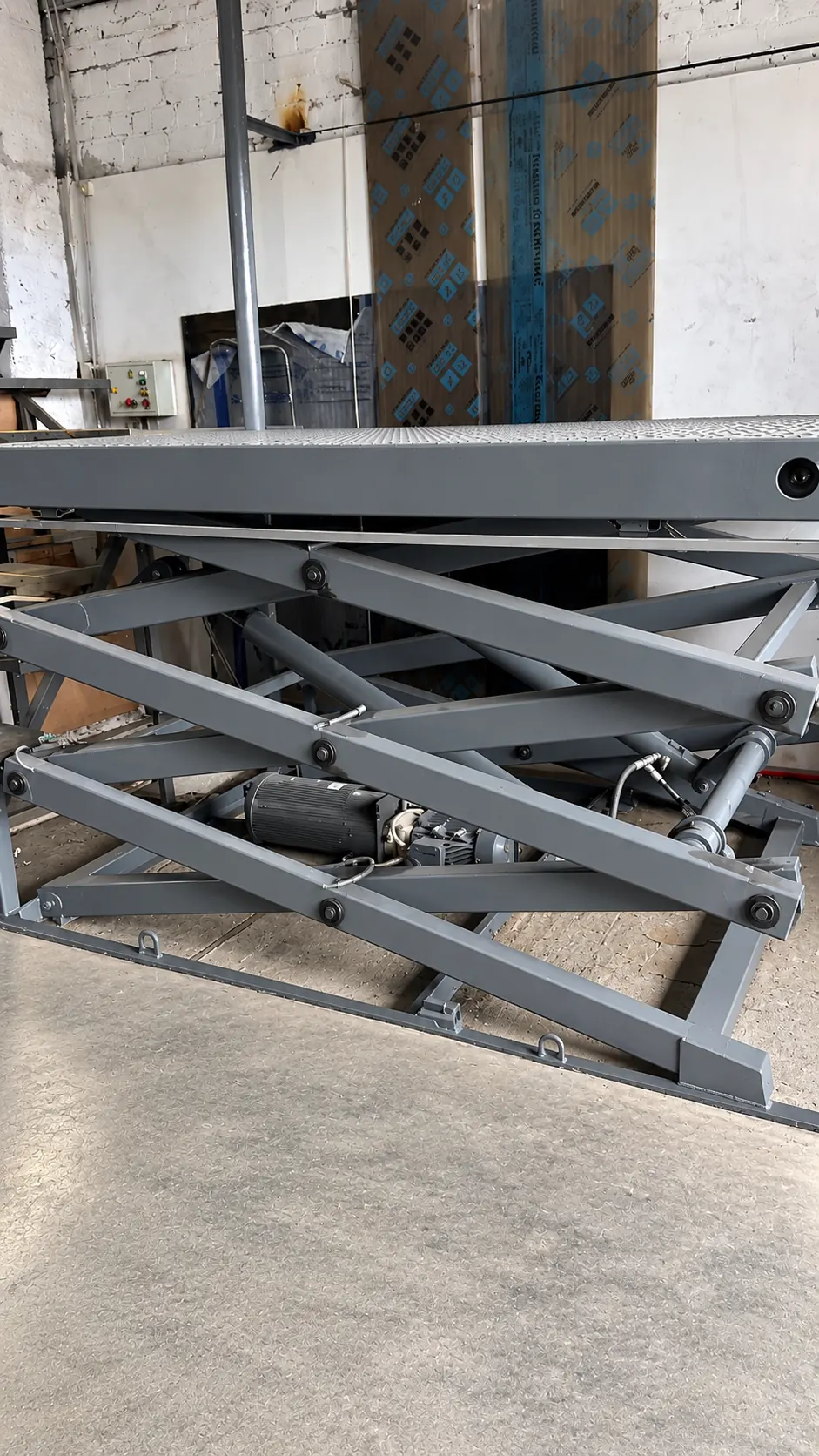

Модель 3X — три пары ножниц одна над другой. Она поднимает груз на высоту этажа и выше, занимая в плане не больше места, чем сама платформа. Это рабочая альтернатива грузовому лифту: не нужны машинное помещение и капитальная шахта.

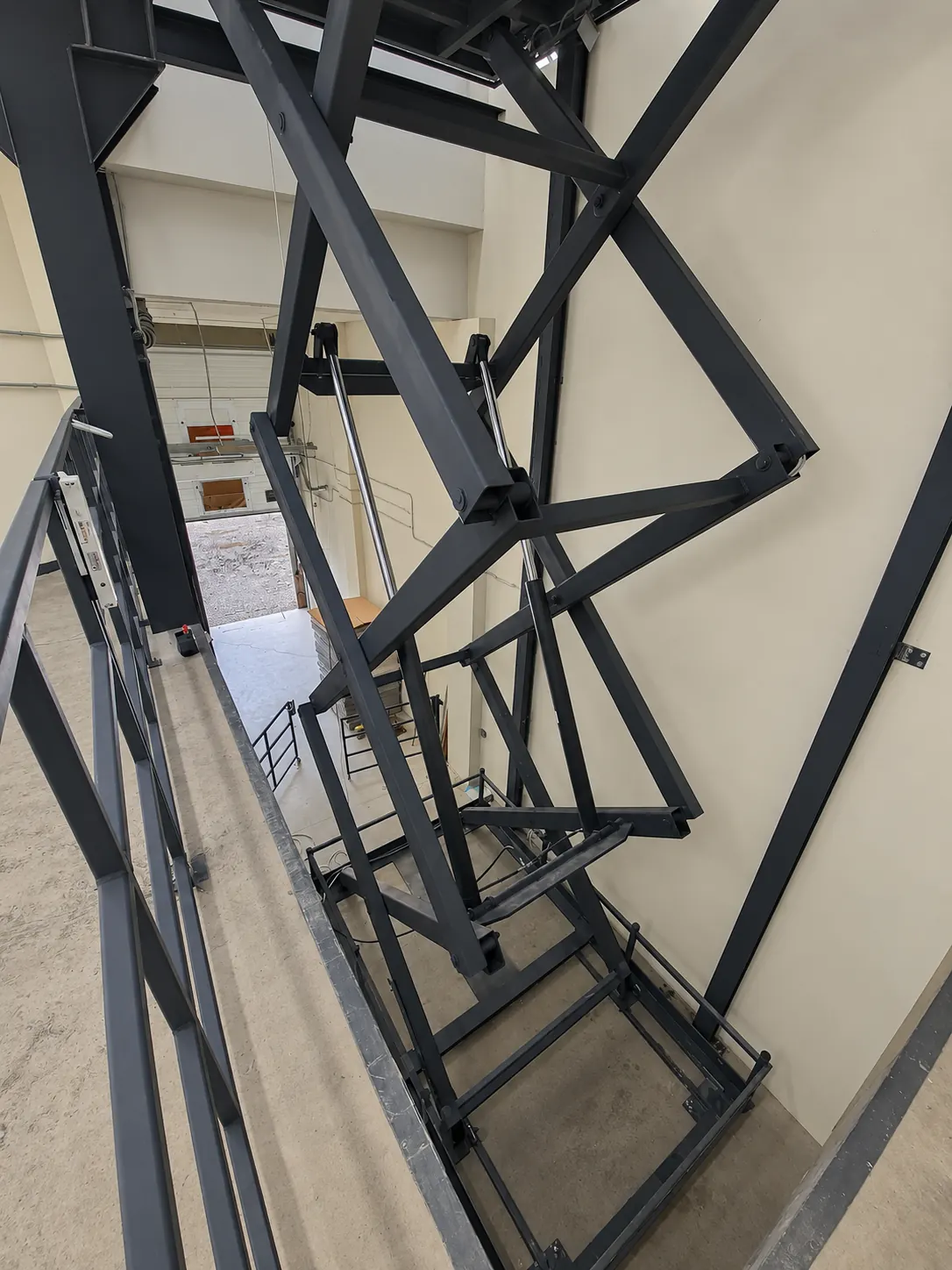

Подъёмник ставят в складах с антресолями, в магазинах и кафе для подачи товара со склада в зал, на производствах — для подачи узлов на верхние площадки.
Чем выше подъём, тем важнее устойчивость: мы рассчитываем механизм под ваш груз с запасом и подбираем ограждения, двери и блокировки, чтобы подъёмник можно было безопасно эксплуатировать на объекте.
3D-модель
Покрутите подъёмник мышью или пальцем, приблизьте колесом или щипком.
Технические характеристики
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | 500–6000 |
|---|---|
| Длина платформы, мм | 1200–7000 |
| Ширина платформы, мм | 900–3000 |
| Рабочий ход, мм | 2350–16 000 |
| Высота в сложенном положении, мм | 350–1500 |
| Максимальная высота платформы, мм | 2700–17 500 |
| Количество пар ножниц | 3 |
| Привод | электрогидравлический |
| Управление | пульт с кнопками «вверх / вниз / стоп» |
Стандартная комплектация
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.
-
Платформа
Сварная рама с настилом из рифлёного стального листа: груз и колёса тележки не скользят.
-
Ножничный механизм
Рычаги из стального профиля на осях со смазываемыми втулками — платформа идёт ровно, без перекоса.
-
Гидроцилиндры
Собственного производства: перед сборкой каждый цилиндр испытываем давлением.
-
Основание
Жёсткая рама, на которой стоит механизм; крепится к полу или устанавливается в приямок.
-
Регулируемые опоры
Выставляют подъёмник по уровню на неровном полу.
-
Гидростанция
Насос, электродвигатель, бак и клапанный блок. Встроенная или выносная — как удобнее на объекте.
-
Пульт управления
Кнопки «вверх» и «вниз» с удержанием, кнопка аварийной остановки.
-
Клапан безопасности
Не даёт платформе опуститься при обрыве рукава или падении давления в гидросистеме.
-
Концевые выключатели
Останавливают платформу в верхнем и нижнем положении.
-
Защита от перегрузки
Предохранительный клапан не позволит поднять груз тяжелее номинального.
Условия поставки
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
-
Расчёт
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
-
Изготовление
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
-
Испытания
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
-
Доставка
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
-
Монтаж
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
-
Гарантия
Заводская гарантия и сервисное обслуживание после запуска.
Документы в комплекте
- Паспорт изделия
- Руководство по эксплуатации
- Гидравлическая и электрическая схемы
- Чертёж общего вида с размерами
- Производитель
- ТЕМИР ГИДРО
- Монтаж
- на объекте
- Доставка
- вся Россия
- Расчёт
- 24 ч
Почему заказывают у нас
-
Собственное производство
Проектируем и производим сами — без посредников и перепродажных наценок.
-
Под вашу задачу
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
-
Испытания каждого изделия
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
-
Монтаж и сервис
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
-
Гарантия и документация
Заводская гарантия, паспорт и полный комплект технической документации.
-
Доставка по России
Отгружаем оборудование в любой регион.
Задайте размеры — увидите схему подъёмника
Двигайте ползунки: подберём число пар ножниц, посчитаем высоту в сложенном положении, время подъёма и срок поставки. Параметры можно сразу отправить на расчёт.
- Платформа, мм
- 2000 × 1200
- Ход, мм
- 1500
- Нагрузка, кг
- 2000
- Пар ножниц
- 2
- В сложенном виде, мм
- 500
- Макс. высота, мм
- 2000
- Время подъёма, с
- 25
- Срок, раб. дней
- 35
Частые вопросы
Чем ножничный подъёмник лучше грузового лифта?
Ему не нужны машинное помещение, приямок большой глубины и капитальная шахта, а монтаж занимает дни, а не месяцы. Грузовой лифт оправдан при большой высоте и постоянном потоке груза.
Нужны ли ограждения?
Для подъёма между этажами — да: ограждение шахты и двери с блокировкой на каждом уровне. Состав зависит от планировки, его согласуем при расчёте.
Можно ли поднимать людей?
Грузовой подъёмник рассчитан на груз. Если на платформе будет работать или ехать человек, скажите об этом в заявке: понадобятся ограждения, другая система управления и защита — заложим их в проект.
Сколько стоит ножничный подъёмник 3X?
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Кто выполняет монтаж?
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Какая гарантия?
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
Рассчитаем 3X под ваш объект
Параметры из схемы выше попадут в заявку. Пришлём цену, чертёж и сроки в течение суток.
