Консольный подъёмник 2L
Две мачты и платформа между ними: тяжёлые и длинные грузы, техника и паллеты поднимаются между этажами без шахты. Платформа до 6 метров, грузоподъёмность до 6 тонн.
Консольный подъёмник 2L: для каких задач

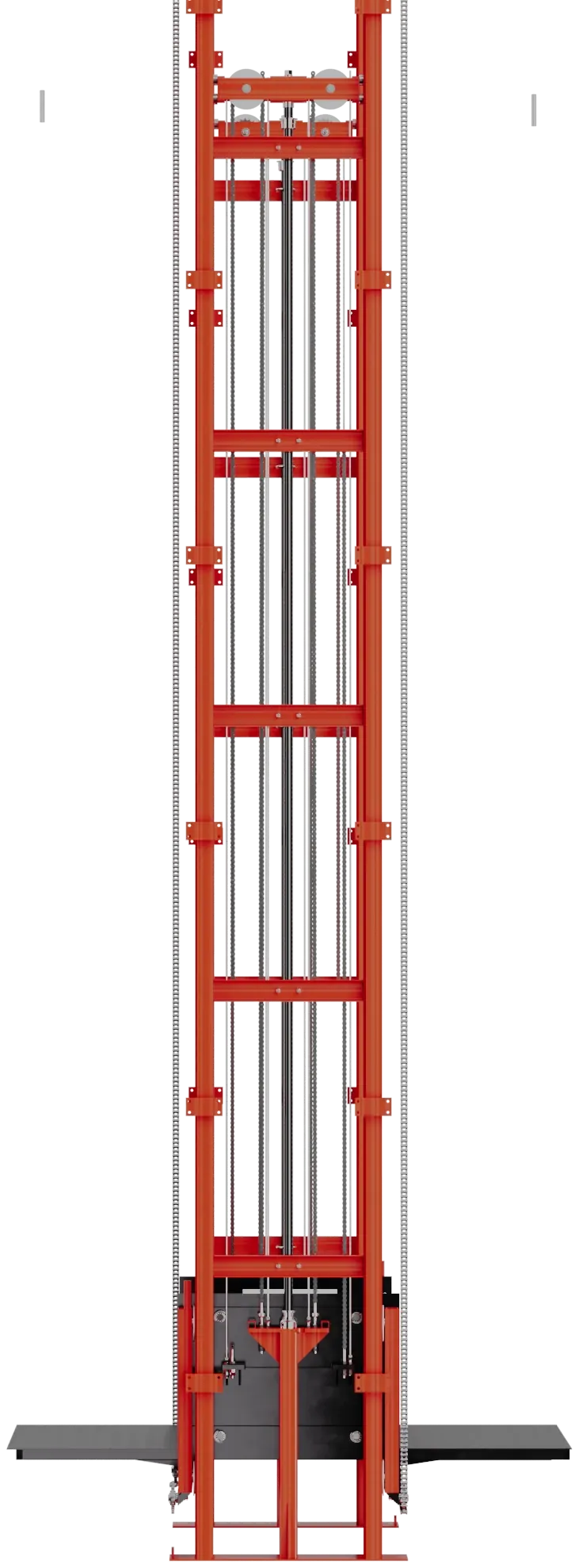

Подъёмник 2L — две мачты по краям платформы. В каждой стоит гидроцилиндр, который через сдвоенные цепи тянет каретку; платформа опирается на обе мачты сразу, поэтому держит груз до 6 тонн и длину до 6 метров, даже если груз стоит не по центру.
Его выбирают, когда одной мачты мало: паллеты и оборудование большого веса, длинные изделия, автомобили и спецтехника между этажами цеха, склада или паркинга. Подъём — от 3 до 12 метров.
В сложенном положении платформа поднята над полом на 200–400 мм — в зависимости от нагрузки и длины. Мачты крепят к стене или перекрытию, маслостанцию ставят рядом; размер платформы, высоту и число остановок рассчитываем под ваш объект.
3D-модель
Покрутите подъёмник мышью или пальцем, приблизьте колесом или щипком.
Технические характеристики
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | до 6000 |
|---|---|
| Длина платформы, мм | 2000–6000 |
| Ширина платформы, мм | до 3000 |
| Высота в сложенном положении, мм | 200–400 |
| Высота подъёма, мм | 3000–12 000 |
| Тип груза | паллеты, оборудование, легковой и грузовой транспорт |
| Привод | гидроцилиндры и сдвоенные цепи |
| Управление | настенный пульт; проводной или радиопульт — по запросу |

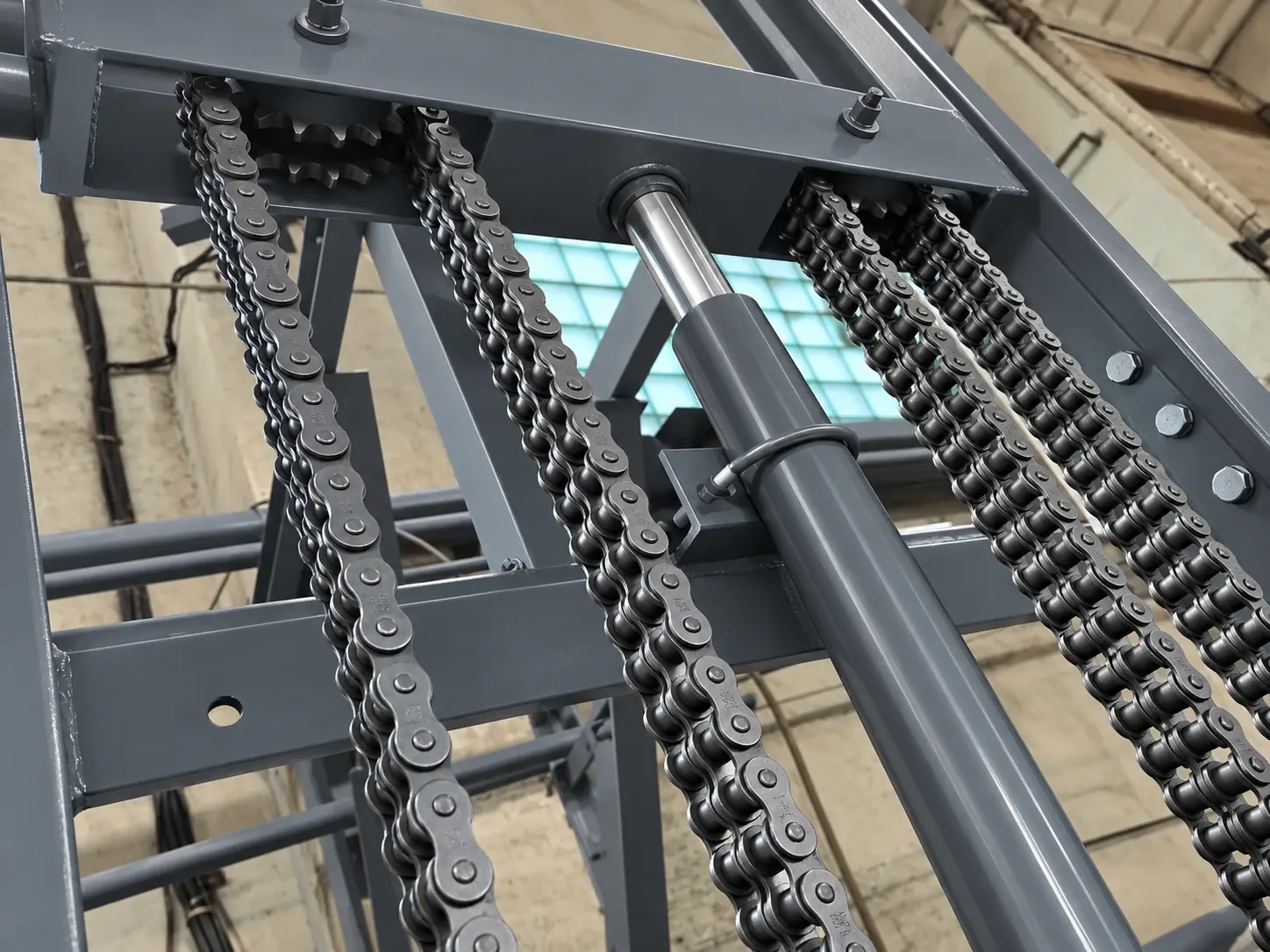

Усиленная цепная система — надёжность в каждой детали
В конструкции наших подъёмников используются высокопрочные двухрядные цепи и звёздочки, обеспечивающие надёжную передачу нагрузки и стабильную работу механизма.
В отличие от распространённых решений с однорядными цепями и блоками, наша система обеспечивает более надёжное зацепление и рассчитана на интенсивную эксплуатацию.
- Повышенная прочностьДвухрядные цепи рассчитаны на высокие эксплуатационные нагрузки.
- Надёжное зацеплениеЗвёздочки обеспечивают точное взаимодействие с цепью.
- Устойчивость к износуПрименение звёздочек вместо блоков с трением цепи помогает снизить износ контактных элементов.
- Долговечность механизмаПродуманная конструкция для стабильной работы подъёмника в производственных условиях.
Стандартная комплектация
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.
-
Усиленная подъёмная платформа
С рёбрами жёсткости: не деформируется под большой нагрузкой.
-

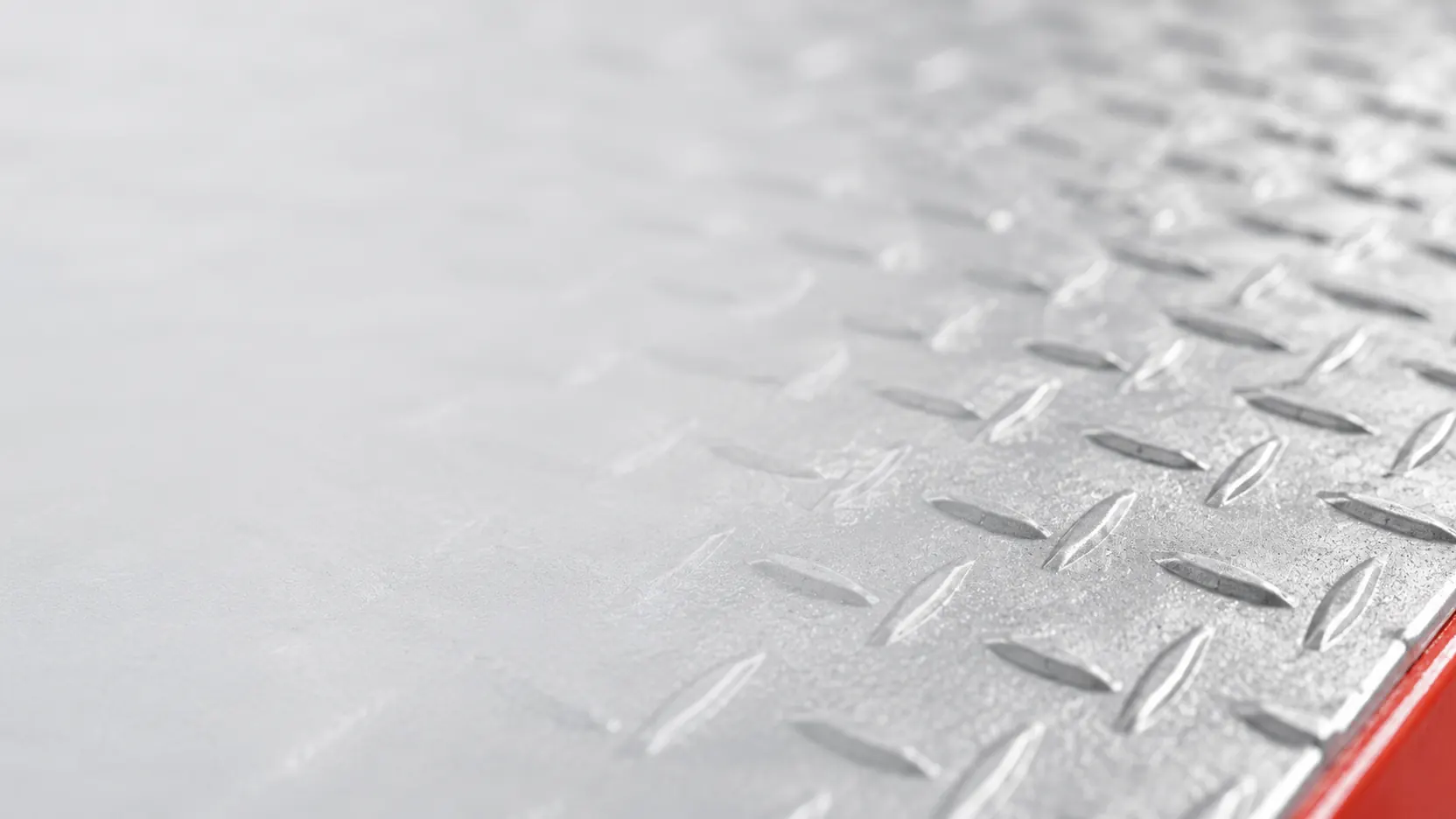

Листовое покрытие платформы
Рифлёное, против скольжения; гладкое — по запросу.
-
Гидроцилиндры
Основной подъёмный механизм; определяют грузоподъёмность.
-
Маслостанция
Выносная или встроенная — создаёт давление в гидросистеме.
-
Регуляторы скорости
Дроссели настраивают скорость подъёма и опускания.
-
Настенный пульт управления
Кнопки «Подъём», «Опускание», «Стоп» в месте с хорошим обзором.
-
Механические ограничители
Фиксируют платформу для обслуживания и ремонта.
-
Концевые выключатели
Ограничивают верхнее и нижнее положение платформы.
-
Клапаны безопасности
Не дают платформе опуститься при потере давления.
-
Гидравлическая защита от перегруза
Предохранительный клапан не даст поднять больше номинала.
-
Маслёнки для смазки
Тавотницы на подвижных узлах снижают износ.
Условия поставки
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
-
Расчёт
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
-
Изготовление
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
-
Испытания
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
-
Доставка
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
-
Монтаж
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
-
Гарантия
Заводская гарантия и сервисное обслуживание после запуска.
Документы в комплекте
- Паспорт изделия
- Руководство по эксплуатации
- Гидравлическая и электрическая схемы
- Чертёж общего вида с размерами
- Производитель
- ТЕМИР ГИДРО
- Монтаж
- на объекте
- Доставка
- вся Россия
- Расчёт
- 24 ч
Почему заказывают у нас
-
Собственное производство
Проектируем и производим сами — без посредников и перепродажных наценок.
-
Под вашу задачу
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
-
Испытания каждого изделия
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
-
Монтаж и сервис
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
-
Гарантия и документация
Заводская гарантия, паспорт и полный комплект технической документации.
-
Доставка по России
Отгружаем оборудование в любой регион.
Частые вопросы
Чем 2L отличается от 1L?
У 1L одна мачта и консольная платформа до 2800 × 2000 мм на 2 тонны. У 2L платформа стоит между двумя мачтами: до 6000 × 3000 мм и до 6 тонн — для тяжёлых и длинных грузов.
Можно ли поднимать людей?
Грузовой подъёмник рассчитан на груз. Если на платформе будет работать или ехать человек, скажите об этом в заявке: понадобятся ограждения, другая система управления и защита — заложим их в проект.
Сколько стоит консольный подъёмник 2L?
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Кто выполняет монтаж?
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Какая гарантия?
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
