Платформа на консоли, которая движется вдоль стены или колонны: поднимает грузы между этажами цеха, склада или стройки. Под платформой нет опор — место вокруг остаётся свободным.

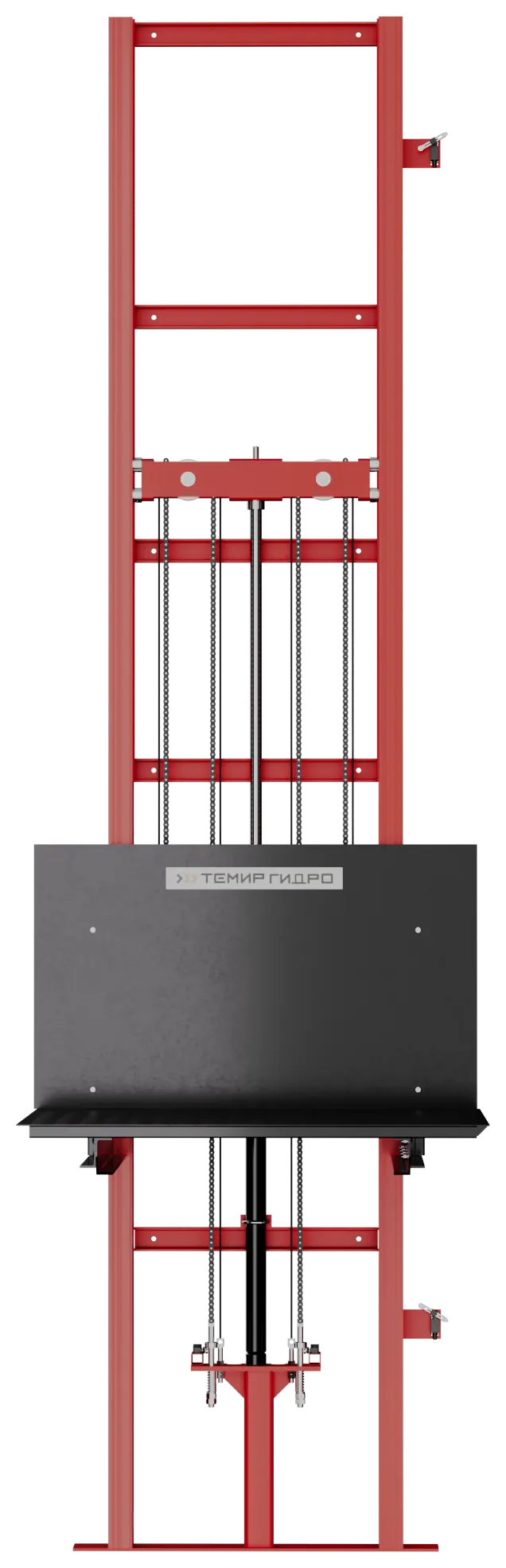

Подъёмник 1L — вертикальная направляющая из двух стоек, которую крепят к стене, колонне или металлоконструкции. По ней ходит каретка, а платформа выступает из неё консолью: под платформой нет ни ножниц, ни опор, поэтому место вокруг подъёмника остаётся свободным.

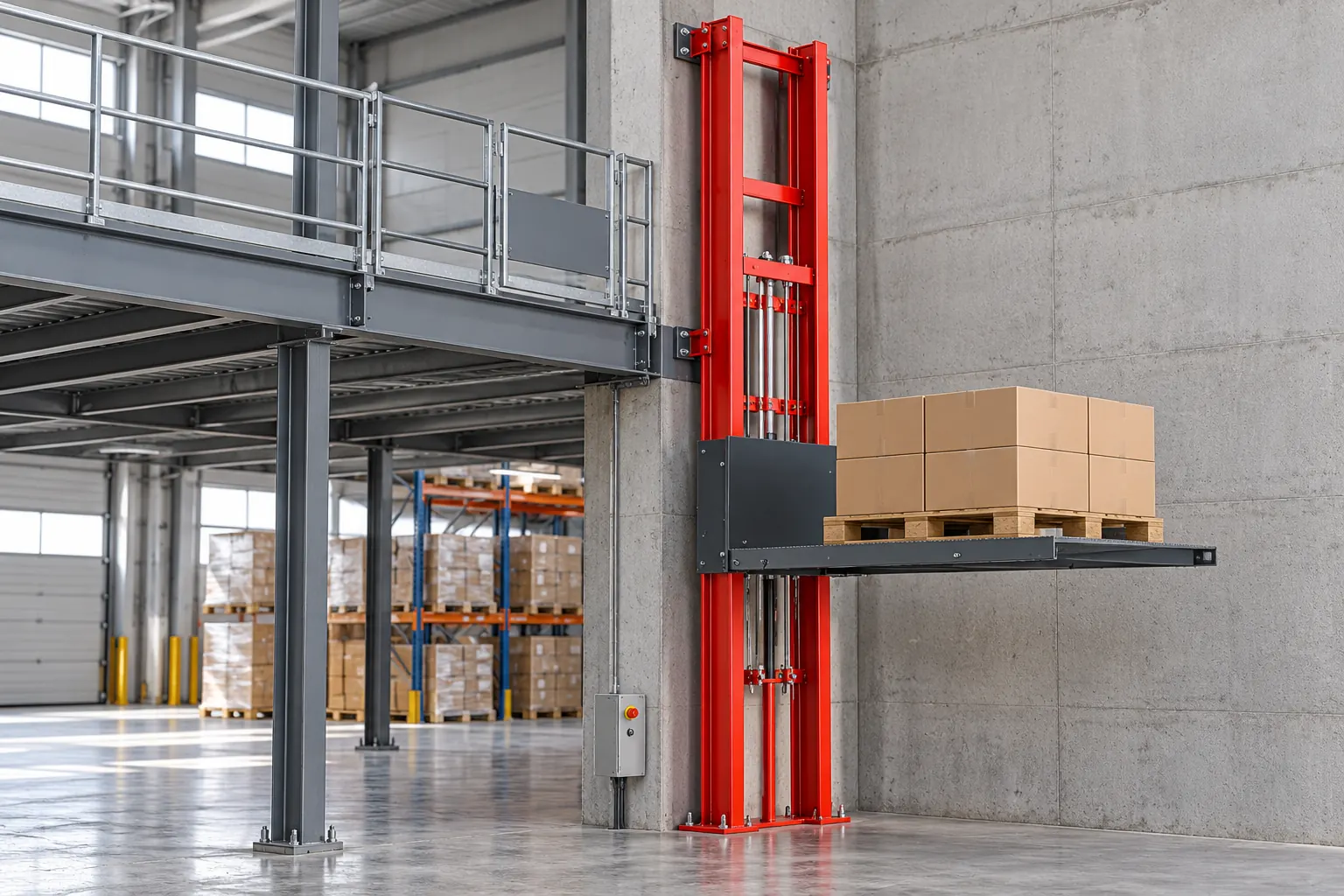

Его ставят там, где груз нужно поднять высоко, а места мало: между этажами цеха, на антресоль склада, на ярус стеллажей или на перекрытие строящегося здания. Ход платформы — до 12 метров, грузоподъёмность — до 2 тонн.
В сложенном положении платформа поднята на 150 мм при грузе до 600 кг и платформе до 2200 × 1300 мм, в остальных случаях — на 200 мм. Размер платформы, высоту и число остановок рассчитываем под ваш объект.

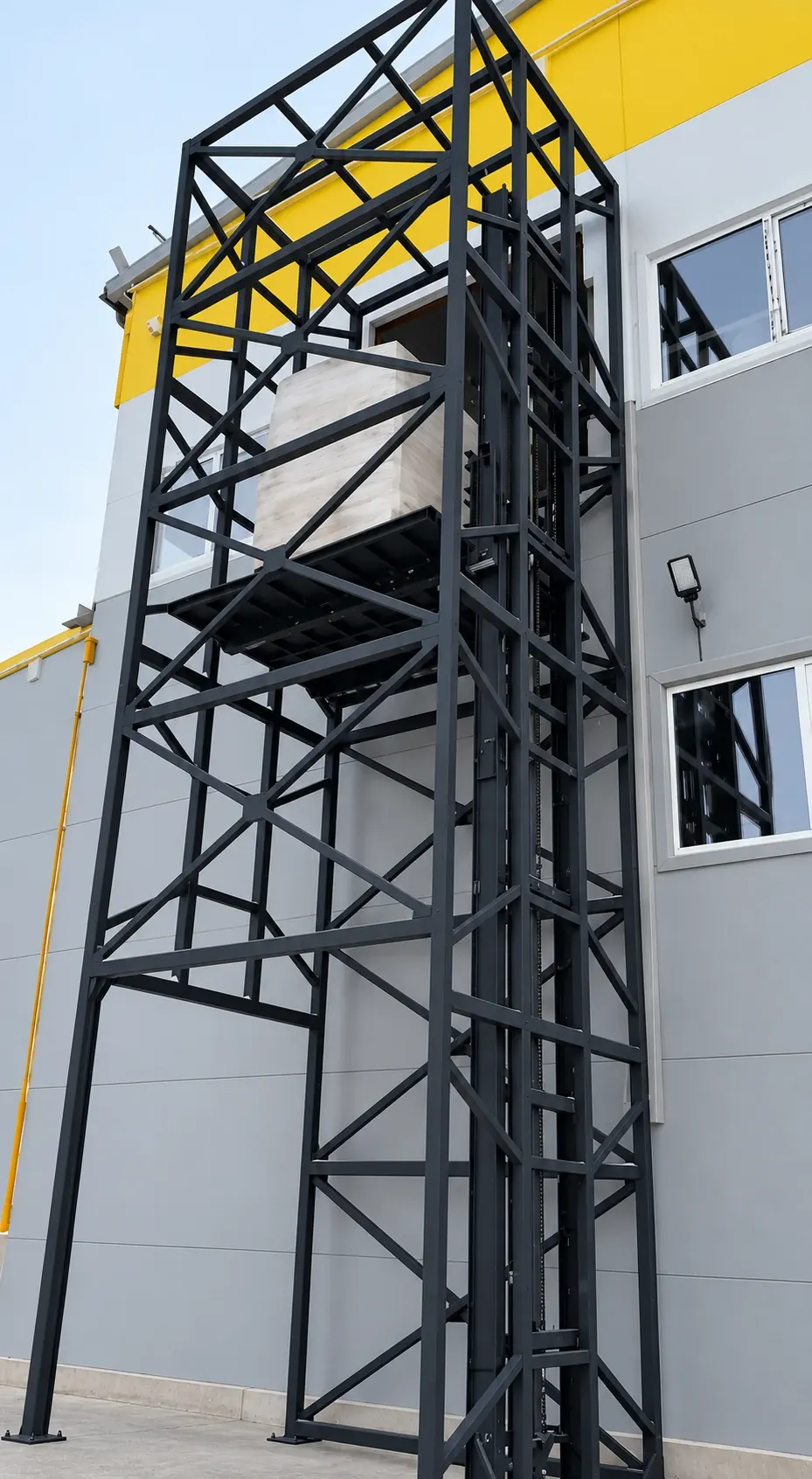

Мачту крепят к стене, колонне или металлоконструкции, маслостанцию ставят у основания или в соседнем помещении. Шахта и машинное помещение не нужны, а в нижнем положении платформа поднята над полом на 150–200 мм — тележку закатывают по короткому пандусу.
Покрутите подъёмник мышью или пальцем, приблизьте колесом или щипком.
Значения для серийного исполнения. Размеры платформы, высоту подъёма и грузоподъёмность меняем под вашу задачу.
| Грузоподъёмность, кг | до 2000 |
|---|---|
| Длина платформы, мм | 800–2800 |
| Ширина платформы, мм | 800–2000 |
| Рабочий ход, мм | до 12 000 |
| Высота в сложенном положении, мм | 150–200 |
| Максимальная высота, мм | до 12 200 |
| Маслостанция | выносная |
| Управление | настенный пульт; проводной или радиопульт — по запросу |

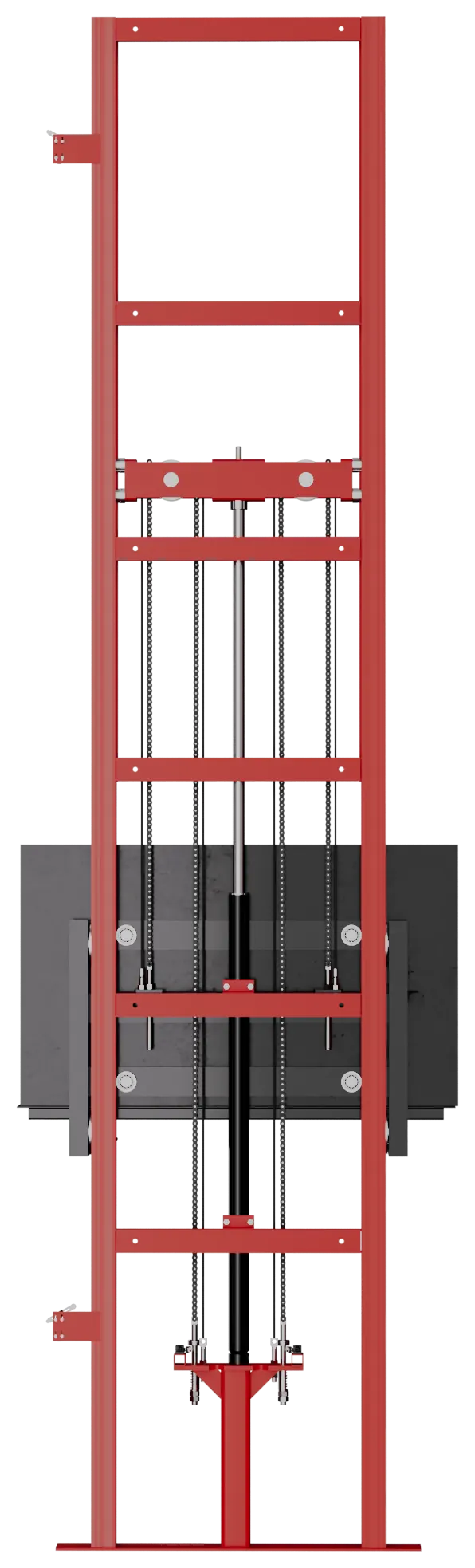

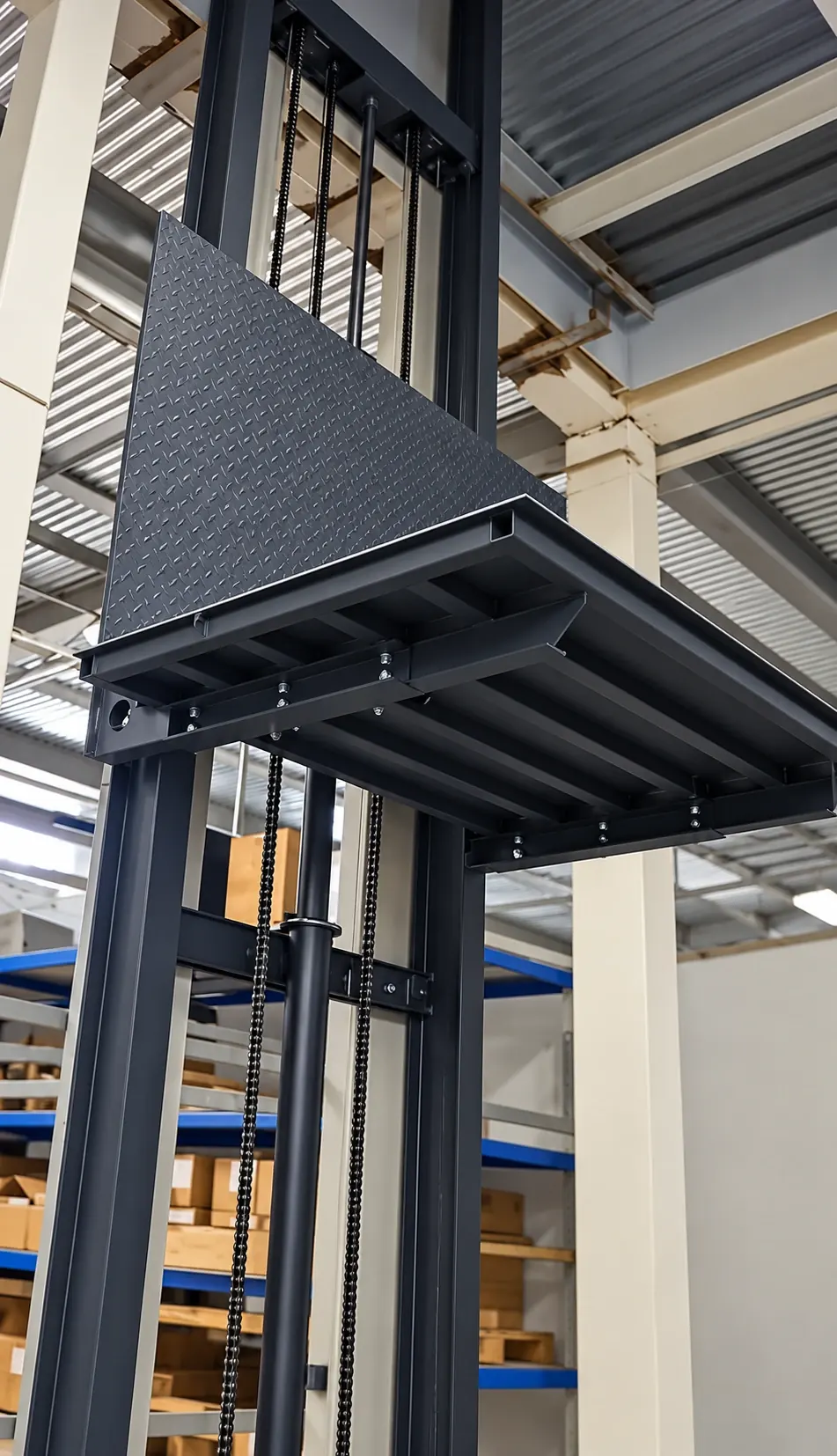

В конструкции наших подъёмников используются высокопрочные двухрядные цепи и звёздочки, обеспечивающие надёжную передачу нагрузки и стабильную работу механизма.
В отличие от распространённых решений с однорядными цепями и блоками, наша система обеспечивает более надёжное зацепление и рассчитана на интенсивную эксплуатацию.
Что входит в подъёмник без доплат. Наведите на пункт списка — покажем узел на изображении.
С рёбрами жёсткости: не деформируется под большой нагрузкой.
Рифлёное, против скольжения; гладкое — по запросу.
Основной подъёмный механизм; определяют грузоподъёмность.
Выносная — создаёт давление в гидросистеме.
Кнопки «Подъём», «Опускание», «Стоп» в месте с хорошим обзором.
Ограничивают верхнее и нижнее положение платформы.
Предохранительный клапан не даст поднять больше номинала.
Тавотницы на подвижных узлах снижают износ.
Весь путь подъёмника — от расчёта до гарантии — ведём сами, без посредников.
Коммерческое предложение с чертежом и сроками — в течение суток после заявки.
Срок фиксируем в договоре: он зависит от размеров платформы и опций.
Перед отгрузкой подъёмник проходит испытания под нагрузкой на заводе.
Отгружаем в любой регион России: нашим транспортом или транспортной компанией.
Устанавливаем, подключаем и проводим пусконаладку, обучаем персонал.
Заводская гарантия и сервисное обслуживание после запуска.
Проектируем и производим сами — без посредников и перепродажных наценок.
Размер платформы, высота и грузоподъёмность — под объект, а не из каталога.
100% контроль: гидравлические испытания на заявленные параметры перед отгрузкой.
Устанавливаем и настраиваем оборудование на объекте, обслуживаем после запуска.
Заводская гарантия, паспорт и полный комплект технической документации.
Отгружаем оборудование в любой регион.
Двигайте ползунки: схема сбоку покажет платформу на мачте, её ширину, ход и высоту в сложенном положении. Параметры можно сразу отправить на расчёт.
Платформа консольного подъёмника движется вдоль стены или колонны, а не на ножницах под ней. В сложенном положении она почти на уровне пола — 150–200 мм, а подъём доходит до 12 метров.
Да. Кроме настенного пульта ставим дополнительный — настенный или проводной, чтобы работать со второго и третьего этажа или с платформы. По запросу — радиоуправление.
Грузовой подъёмник рассчитан на груз. Если на платформе будет работать или ехать человек, скажите об этом в заявке: понадобятся ограждения, другая система управления и защита — заложим их в проект.
Цена зависит от размера платформы, высоты подъёма, грузоподъёмности и опций. Задайте параметры в форме внизу страницы — пришлём расчёт в течение суток.
Наши специалисты: поставка, монтаж и пусконаладка на объекте, затем сервисное обслуживание.
Заводская гарантия производителя, паспорт изделия и полный комплект технической документации.
