Одна из самых частых задач в грузовом автосервисе — снять и поставить на место коробку передач. Агрегат тяжёлый, места в смотровой яме мало, а точно совместить КПП с двигателем при обратной установке непросто. Домкраты, самодельные тележки и подпорки здесь не просто неудобны: они создают прямой риск для механика, автомобиля и самого агрегата.
Для такой задачи мы спроектировали ножничный подъёмник для автосервиса. Он сокращает время снятия и установки КПП и других агрегатов грузового транспорта, облегчает позиционирование и делает результат предсказуемым.
Основные параметры
- грузоподъёмность — до 500 кг;
- платформа — 900 × 550 мм, рассчитана на работу в смотровой яме;
- встроенная гидростанция и электрогидравлический привод;
- управление на микроконтроллере;
- колёсная база для перемещения по помещению.
Подъёмник подходит для грузовых автосервисов, ремонтных мастерских, транспортных предприятий и технических центров с ограниченным рабочим пространством.

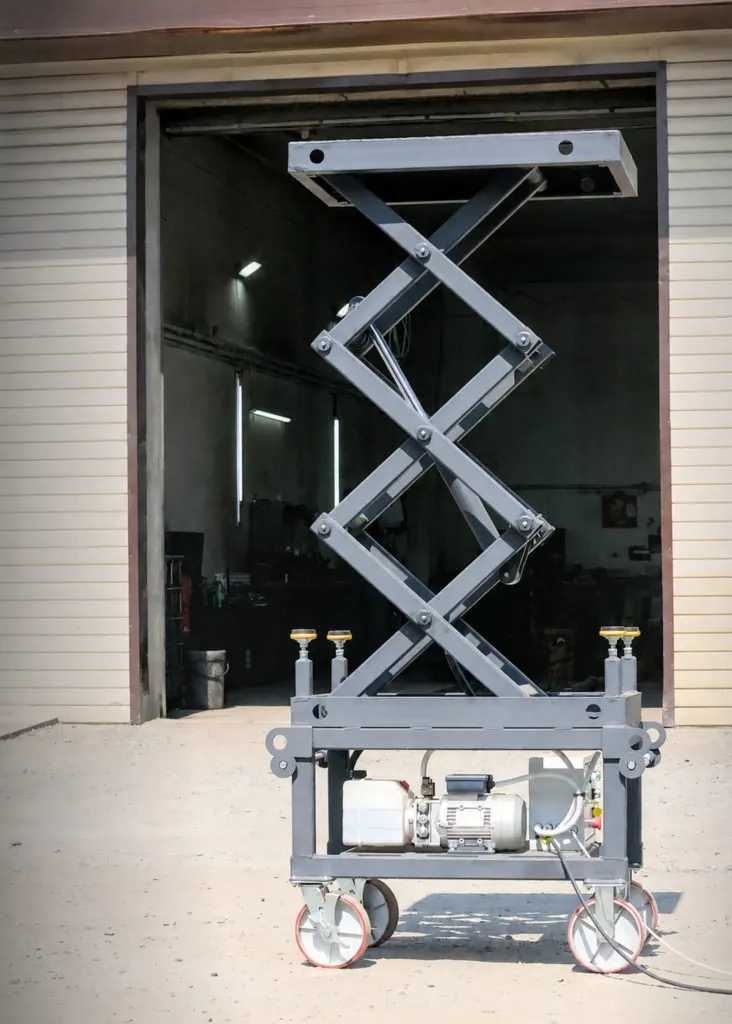

Габариты и конструкция
Универсальное оборудование в реальном автосервисе часто неудобно. Слишком широкий подъёмник мешает механику ходить по яме, слишком высокий — работать под автомобилем. Если гидростанция вынесена в отдельный блок, для неё приходится искать место и защищать соединительные рукава.
Габариты этой модели рассчитаны именно под смотровую яму: подъёмник занимает мало места и при этом даёт нужную рабочую высоту и устойчивость платформы. Встроенная гидростанция делает компоновку аккуратной — рядом не нужно ставить отдельный бак, насосный блок и дополнительные соединения.
Колёсная база упрощает работу: один сотрудник может переместить подъёмник по помещению и зафиксировать его в нужном положении. Для установки в яме предусмотрены проушины, а во время работы с грузом подъёмник фиксируют распорками в стенки ямы. Так он стоит устойчиво при подъёме, опускании и позиционировании агрегата.
Нагрузка при снятии коробки не всегда приходится точно в центр платформы: механик может сместить агрегат, а при разъединении КПП и двигателя возникает дополнительное усилие. Правильно установленные распорки компенсируют эти воздействия и не дают подъёмнику сместиться.
Безопасность
Главная опасность любого гидравлического оборудования — потеря давления при повреждении рукава. Поэтому в гидросистеме стоит разрывной клапан: он не даст платформе упасть при разрыве рукава высокого давления или другой неисправности.
Верхнее положение контролирует концевой выключатель: в заданной точке он отключает привод. На корпусе есть крепления для заземления — электрооборудование подключают по схеме изготовителя и проверяют защитный проводник при вводе в эксплуатацию и на плановом обслуживании.
Внешней рамки безопасности в этой модели нет: так решено из-за габаритов подъёмника и особенностей работы в смотровой яме.
Управление и настройка
Щит управления собран на микроконтроллере. По сравнению с простой релейной схемой это даёт больше возможностей для настройки, диагностики и новых функций. В прошивке настраивают логику включения привода, обработку сигналов концевых выключателей, задержки, предупреждения, работу с дополнительными датчиками и блокировку при перегрузке.

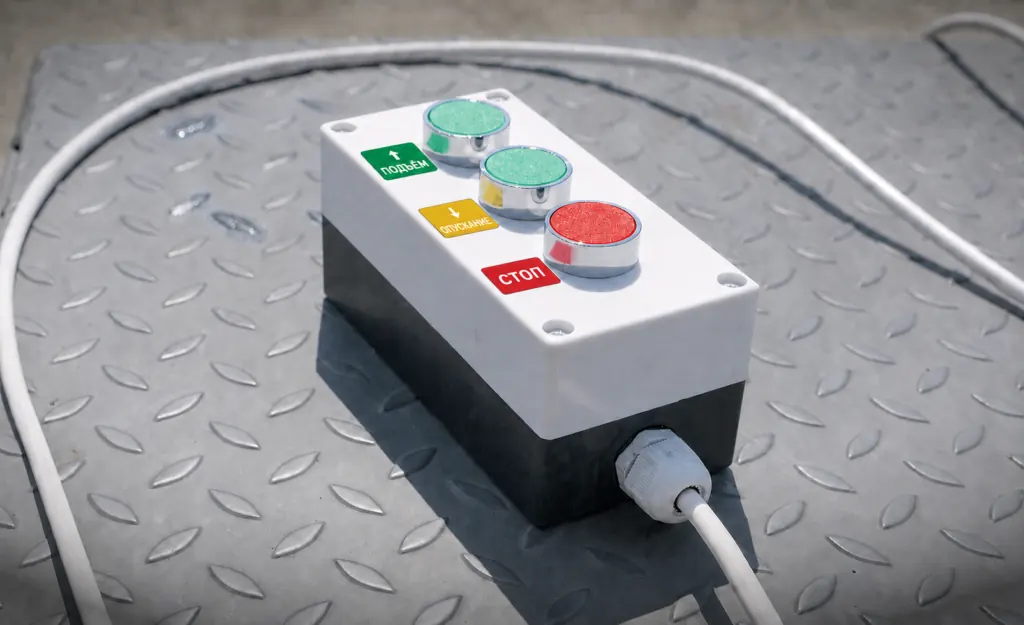

В базовом варианте подъёмом и опусканием управляют со щита. Дополнительный пульт может получить регулятор скорости и индикаторы состояния: механик выбирает удобный темп движения и сразу видит, готов ли подъёмник к работе, достигнуто ли крайнее положение или сработала защита.
По желанию заказчика ставим световую индикацию: маяк включается во время работы и предупреждает других сотрудников, что в яме перемещается тяжёлый агрегат. Это особенно полезно там, где одновременно работают несколько механиков.
С тензодатчиками контроллер показывает текущую нагрузку, сравнивает её с допустимой и запрещает подъём при перегрузке. Данные можно сохранять для учёта, анализа загрузки оборудования и контроля операций.
Нужен подъёмник под вашу задачу?
Мы проектируем и изготавливаем ножничные подъёмники с нужными параметрами — под ваш автосервис, яму и агрегаты. Опишите задачу в форме ниже: пришлём расчёт и чертёж в течение суток.
