Ножничный подъёмник перемещает платформу вертикально за счёт системы перекрёстных рычагов и гидроцилиндров. Ему не нужна мачта в зоне движения платформы, поэтому оборудование удобно встроить в цех, склад, погрузочную зону или межэтажный проём.
ТЕМИР ГИДРО разрабатывает подъёмники для производства, склада и сервисных зон — с нужной высотой подъёма, грузоподъёмностью, размером платформы и системой управления. Конструкцию адаптируем под массу и габариты груза, требуемую высоту, интенсивность работы и особенности объекта. Заказчик получает не типовой стол, а рабочий узел технологического процесса.
Простая кинематическая схема, усиленная платформа и надёжная гидравлика помогают сократить обслуживание и продлить срок безотказной работы оборудования.
Владимир Теплов
Конструкция: надёжность без лишней сложности
Конструкция ножничного подъёмника строится вокруг прочной платформы, перекрёстных рычагов и гидравлической системы. Основные узлы доступны, поэтому плановое обслуживание и ремонт проходят проще.
- Усиленная платформа. Дополнительные рёбра жёсткости снижают риск деформации при больших нагрузках. Текстурный лист уменьшает скольжение; гладкая поверхность — по запросу.
- Гидроцилиндры. Основные подъёмные механизмы гидросистемы. Их параметры определяют грузоподъёмность, рабочую высоту и динамику движения платформы.
- Маслостанция. Создаёт давление в полости гидроцилиндров. Обычно выносная, по желанию заказчика — встроенная.
- Инспекционный люк. Доступ к механизмам для осмотра, планового обслуживания и ремонта.
- Виброопоры. Прорезиненные опоры принимают нагрузку в сложенном положении и смягчают касание при опускании платформы.
- Точки смазки. Маслёнки (тавотницы) позволяют подключить ручной или автоматический насос густой смазки и снижают износ подвижных соединений.
Характеристики и варианты исполнения

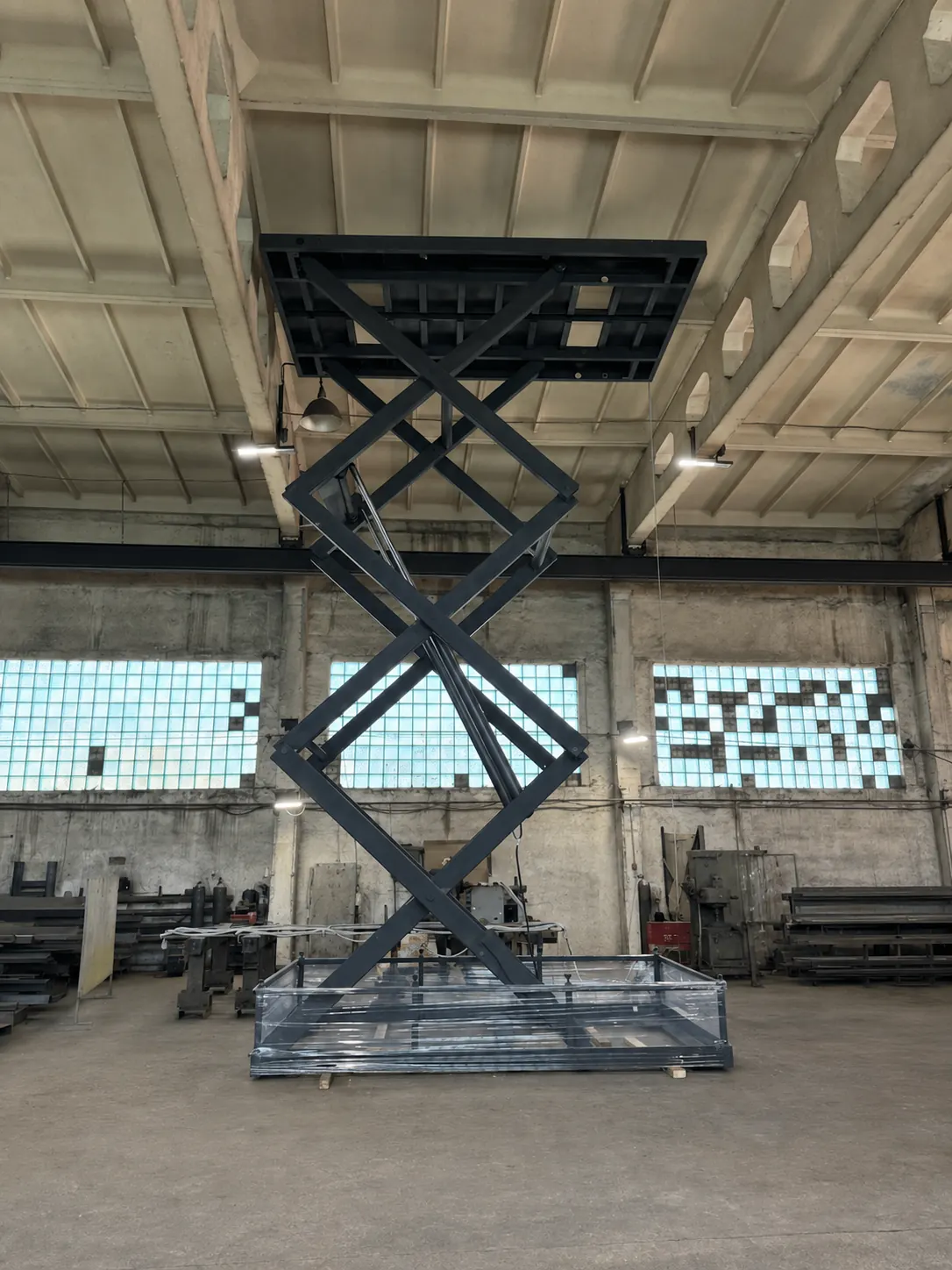

В линейке есть модели для разных задач — от компактного подъёма до высоких многоуровневых решений: 1X, 2X, 3X и 4X. Грузоподъёмность согласуется с геометрией платформы, рабочей высотой и режимом эксплуатации.
| Высота подъёма | 900–20 000 мм — в зависимости от модели и конфигурации |
|---|---|
| Грузоподъёмность | подбирается для каждой модели; в тандеме суммарно — до 20 т |
| Размер платформы | под задачу; в тандеме — до 14 м в длину или до 6 м в ширину |
| Покрытие платформы | текстурное противоскользящее; гладкое — опция |
| Маслостанция | выносная или встроенная по заказу |
| Управление | настенный шкаф; дополнительные проводные, настенные или радиопульты |
Предельные значения из разных строк не обязательно сочетаются в одной модели. Точные параметры, скорость движения и режим работы фиксируются в техническом задании и паспорте оборудования.
Где применяются ножничные подъёмники
- производственные и сборочные линии;
- склады, логистические центры и погрузочные зоны;
- перемещение грузов между уровнями;
- сервисные и ремонтные участки, например автосервис;
- работа с тяжёлыми и крупногабаритными грузами.
Несколько подъёмников можно объединить в синхронизированную систему. В тандемном исполнении общая грузоподъёмность достигает 20 тонн, длина платформы — 14 метров, ширина — 6 метров. Синхронизация приводов, несущая конструкция и фундамент рассчитываются как единый проект.
Безопасность на каждом этапе движения
Система безопасности контролирует границы хода, нагрузку и состояние гидравлики. Защитные устройства дополняют правильную организацию работ и не заменяют требований паспорта конкретной модели.
- Рамка безопасности. Останавливает механизм при контакте с посторонним предметом в зоне приямка.
- Концевые выключатели. Ограничивают верхнее и нижнее положения платформы и не дают выйти за рабочий ход.
- Механические ограничители. Фиксируют платформу для безопасного обслуживания и ремонта.
- Защита от перегруза. Предохранительный клапан не допускает подъёма при превышении грузоподъёмности.
- Клапаны гидросистемы. Препятствуют неконтролируемому опусканию платформы при потере давления.
- Устойчивость конструкции. Взаимно сопрягаемые элементы держат подъёмник устойчивым в раскрытом положении в пределах расчётной нагрузки.
Работы под поднятой платформой допускаются только после её надёжной фиксации штатными механическими ограничителями.
Владимир Теплов
Управление: простая логика и точный контроль
Основное управление — с настенного пульта или шкафа, установленного в точке с хорошим обзором. Базовые команды — «Подъём», «Опускание» и «Стоп». Дроссели гидросистемы регулируют поток жидкости и скорость движения платформы.
Дополнительно возможны второй или третий пост управления, проводной пульт для работы с удобного расстояния и радиоуправление. Схему выбирают с учётом этажности, обзора и требований безопасности.
От разработки до сервиса
ТЕМИР ГИДРО сопровождает проект на всём жизненном цикле оборудования:
- Техническая разработка — проектирование оборудования и документации.

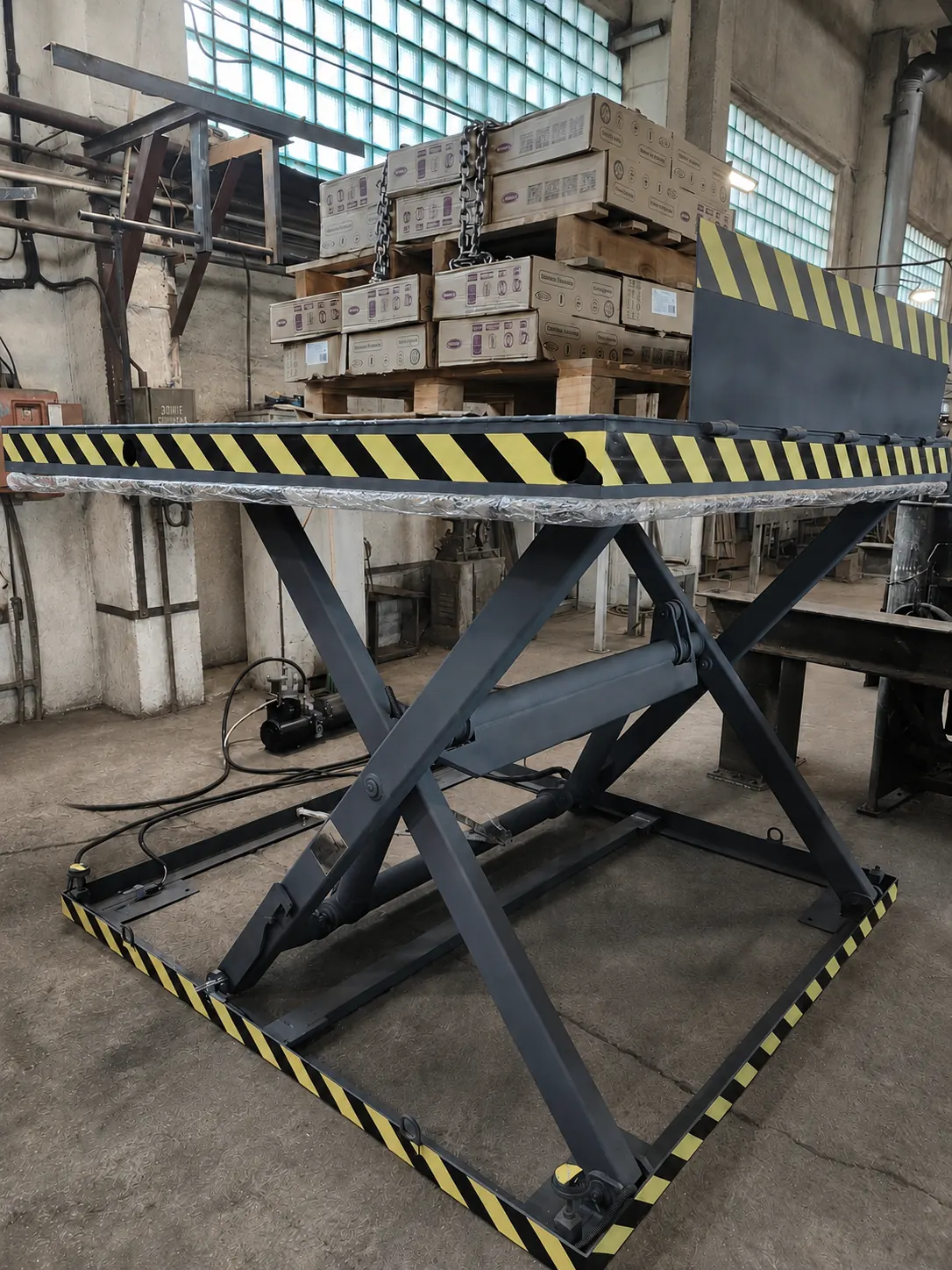

- Испытания — производственные испытания на соответствие заявленным параметрам.
- Поставка и монтаж — доставка, монтаж и наладка на объекте заказчика.
- Сервис — консультации, диагностика, техническое обслуживание и ремонт после ввода в эксплуатацию.
Что нужно для начала проекта
- масса, габариты и распределение груза;
- нижняя и верхняя отметки платформы;
- нужные длина и ширина рабочей площадки;
- место установки, наличие приямка и условия среды;
- интенсивность работы и нужные посты управления.
Пришлите эти данные через форму заявки — ответим с расчётом и чертежом. Как выбрать параметры, подробно разбираем в статье «Как выбрать ножничный подъёмник».
Мы проектируем, поставляем и устанавливаем подъёмное оборудование под реальную задачу заказчика — от компактного ножничного подъёмника до тандемной системы для тяжёлых и крупногабаритных грузов.
